Содержит: AC632N, AC635N, AC636N, AC637N, AC638N
Запрещено использовать схемы AC69 (AC695, AC696, AC697, AC698) с низким напряжением (<2.6 В)
Для программирования микросхем AC69 требуется вручную изменить LVD до ≥ 2.5 В, либо ≥ 2.6 В, либо использовать схему с литий-ионной батареей
Не предназначено для массового производства, так как отсутствуют функции калибровки, шифрования и отсеивания дефектных чипов. Для производства обязательно использовать метод программирования.
Обратитесь к представителю компании, чтобы приобрести программатор, получите соответствующий ключевой файл: имя_файла_пользователя.key. Каждый клиент имеет уникальный ключевой файл, который нельзя смешивать, используется для шифрования чипов.

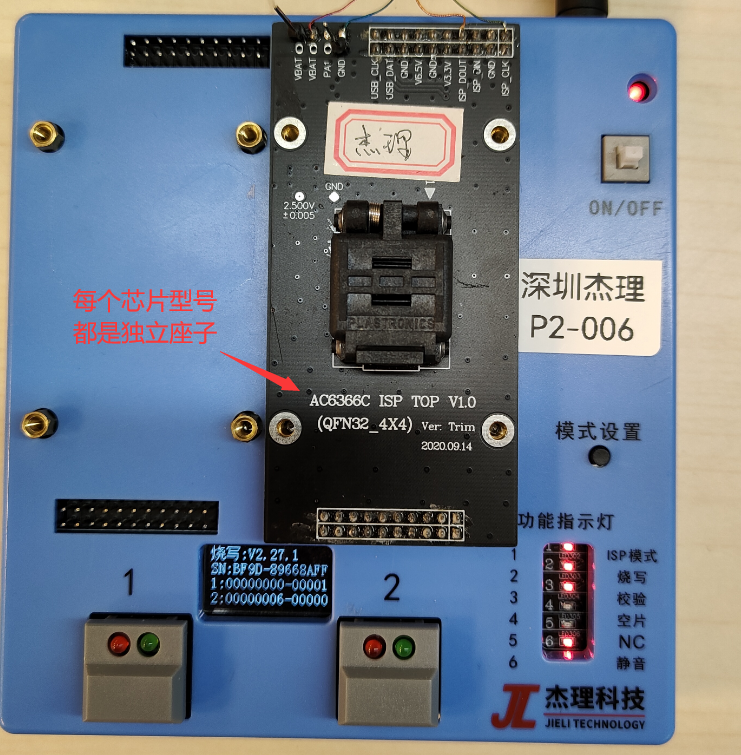

Программирующий адаптер 1 к 2: применимо для случаев, когда чипы программируются перед установкой.Руководство пользователя для программирующего адаптера 1 к 2 компании Zh-Jieli: https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo2/index.html
Программирующий адаптер 1 к 8: применимо для случаев, когда чипы устанавливаются перед программированием, требует самостоятельного изготовления тестовой платформы, USB-интерфейса для программирования.
Руководство пользователя для программирующего адаптера 1 к 8 компании Zh-Jieli: https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html
Программирование прошивки требует авторизации с помощью программы «Авторизация файла для записи.exe».

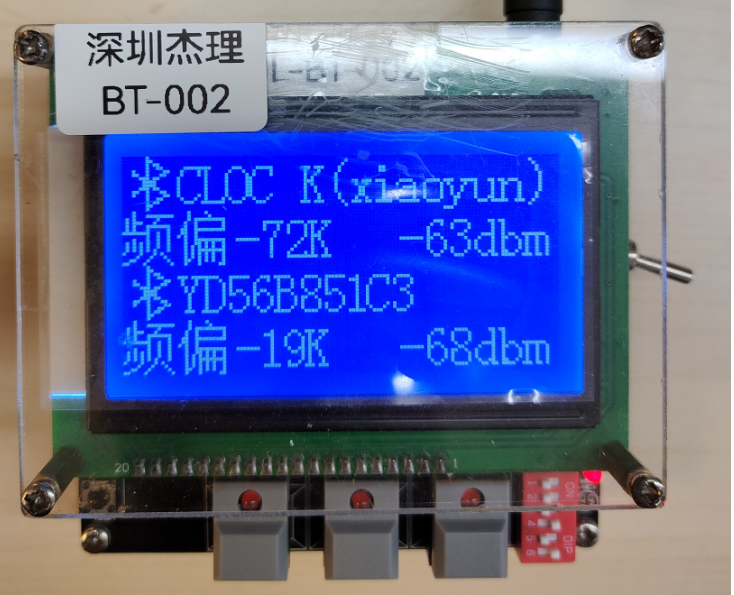

Руководство пользователя для тестового коробка Bluetooth 1 к 2 компании Zh-Jieli: https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/testbox_1tuo2/index.html

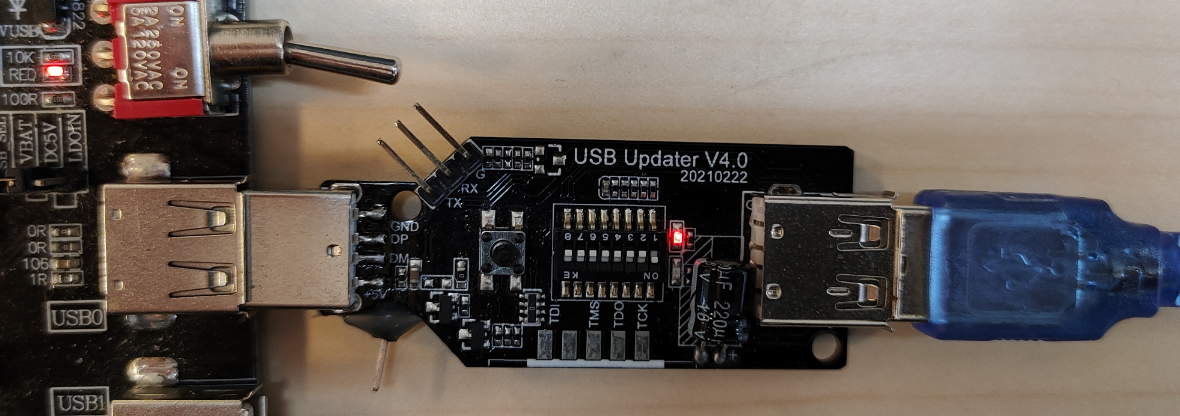

Если устройство оснащено разъёмом USB, рекомендуется выводить контакты DM и DP на USB для удобства проводного обновления на производственной линии.Иначе необходимо предусмотреть возможность обновления через тестовый коробок, что займет часть flash-памяти. Перед запуском массового производства необходимо протестировать эту функцию.

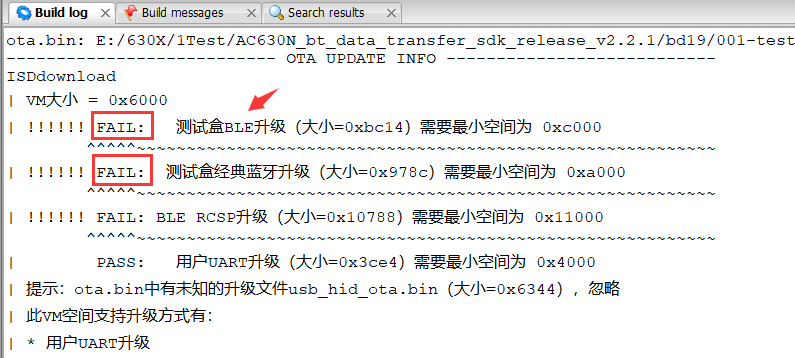

Если компиляция кода выдает такую ошибку, то необходимо использовать микросхему с большим объемом флэш-памяти. Запрещено использовать эту ситуацию в производстве.
Только если чип был прошит правильной программой и может нормально запускаться, имеет смысл говорить об обновлении, а также поддерживать обновление через тестовый короб, последовательный порт и т.д.
Чипы разработочной платы ещё не были прошиты, поэтому при отладке код можно не зашифровывать ключами. Однако внешние образы должны быть зашифрованы ключами.

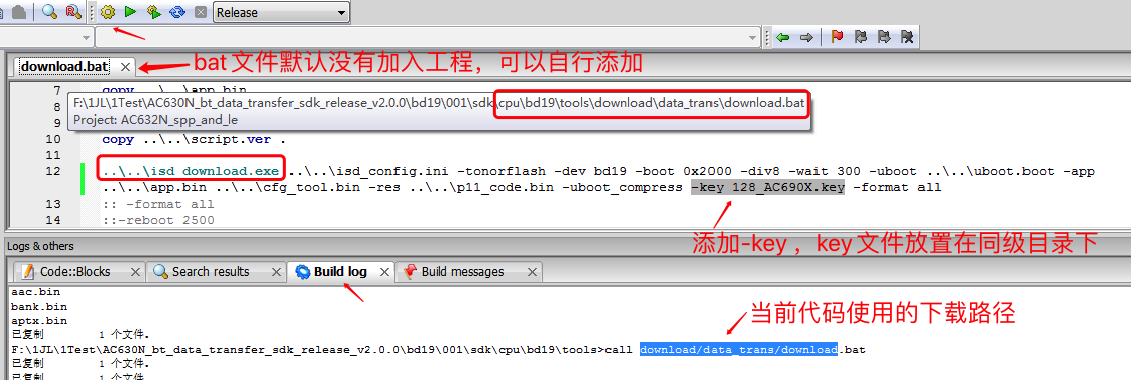

Когда программа загружается на уже прошитый чип, код должен быть зашифрован ключами.
При загрузке программы на разработочную плату или на непрошитый чип, код не должен быть зашифрован ключами.

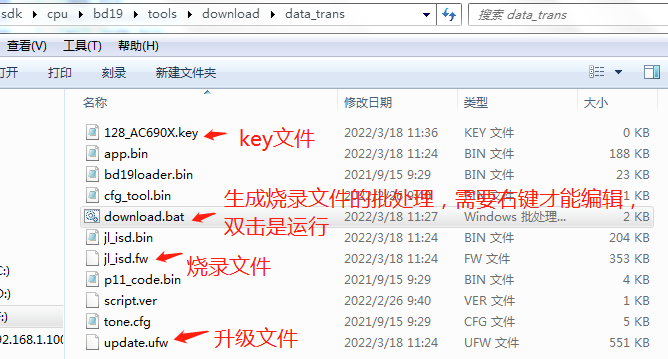

Перезапустите компиляцию, чтобы получить новый файл fw, который будет шифрованным образом для записи, который можно распространять клиентам.
Внешняя запись должна быть согласована с представителем компании, и настройки записи следует проверять несколько раз.
Настройки записи поддерживают одну запись, они не могут быть изменены.

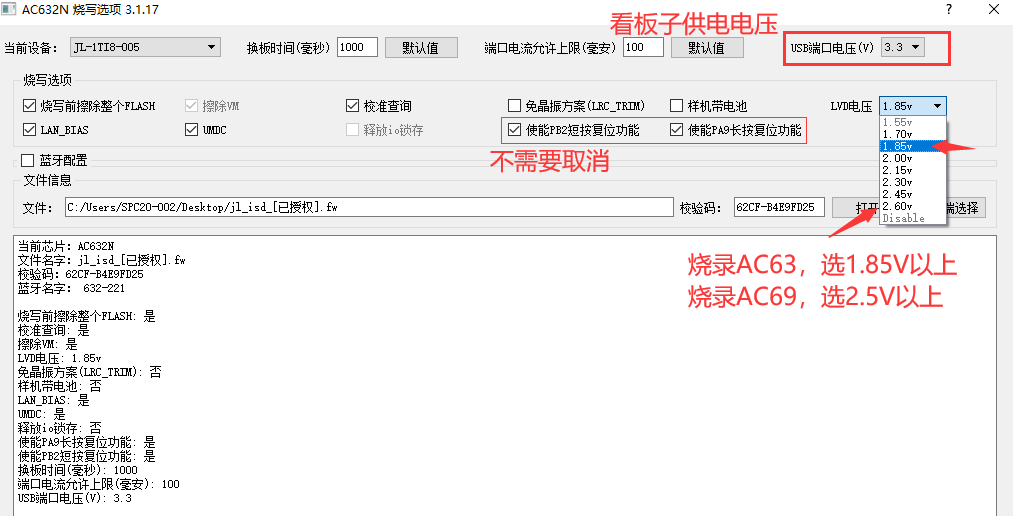

Устройство записи одного на два, AC632N настройки:
Устройство записи одного на восемь, AC632N настройки:

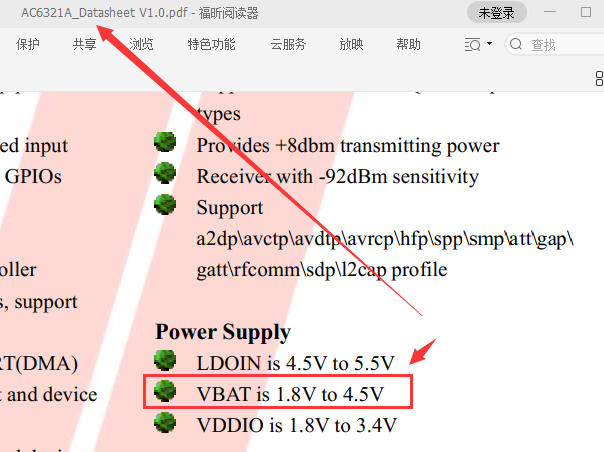

Перед записью, просмотрите спецификацию соответствующего чипа, проверьте диапазон питания чипа, настройки LVD записи должны быть выше минимального значения в спецификации.
Рекомендации по выбору LVD:```
## 4. Проверка аппаратной части
### 1. Выбор кварца 24 МГц (параметры: 12 пФ, ±10 ppm); нагрузочные конденсаторы не требуются
### 2. При коротком замыкании VBAT с VDDIO
### 3. Режим работы микросхемы DCDC
Модель катушки: 10 мкГн (насыщение тока более Yöntem: 100 мА)
### 4. Капсулирование конденсатора VDDIO 105, обязательно использовать, никак нельзя пропустить этот шаг
## 5. Шаги массового производства
### 1. Настройка образцов
Дилеры могут непосредственно запрограммировать ключи на образцы и отправить их для тестирования, после чего установить платы.
Постарайтесь не использовать пустые чипы или не проигранные ранее чипы для тестирования.
### 2. Малый объем тестированияПредоставьте производственные firmware файлы дилерам, чтобы они могли программировать небольшое количество чипов для небольшого объёма тестирования. После завершения тестирования можно переходить к крупномасштабному производству.Убедитесь, что нет ошибок в процессе программирования, что может вызвать проблемы с работой продукта. Дилеры должны предоставить **скриншоты конфигураций программирования**.
**Не пропускайте этот этап ни при каких условиях.**
### 3. Большой объем производства
Предоставьте производственные firmware и скриншоты конфигураций программирования дилерам, чтобы начать большой объем производства.
## 6. Проекты для брендовых клиентов
Для проектов брендовых клиентов перед началом производства рекомендуется связаться с инженерами-профессионалами, чтобы оценить PCB дизайн, функциональность программного обеспечения и процессы программирования.
