напряжения, короткое замыкание VDDIO и VBAT, выбор LVD напряжения — точки внимания при разработке
Применение сухих батареек (диапазон питания от 1.8V до 3.3V): обязательно использовать чипы серии AC63XX
Применение литий-ионных батарей (диапазон питания от 3.3V до 5V): подходят также для аудиоустройств
AC635N (AC695N)
AC636N (AC696N, AC608N)
AC637N (AC697N, AC897N)
AC638N (AC698N)

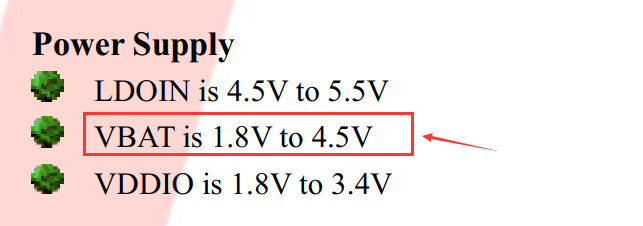

vbat и VDDIO должны быть соединены, некоторые пакеты (например, 6328A) уже имеют внутреннее соединение.
Питание должно быть не более 3.3V, превышение этого значения может вызвать повреждение чипа.
| Уровень | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|---|---|
| AC631N | 1.55V | 1.70V | 1.85V | 2.00V | 2.15V | 2.30V | 2.45V | 2.60V |
| AC632N | 1.55V | 1.70V | 1.85V | 2.00V | 2.15V | 2.30V | 2.45V | 2.60V |
| AC635N | 1.90V | 2.00V | 2.10V | 2.20V | 2.30V | 2.40V | 2.50V | 2.60V |
| AC636N | <1.5V | 1.90V | 2.00V | 2.10V | 2.20V | 2.30V | 2.40V | 2.50V |
| AC637N | 1.80V | 1.90V | 2.00V | 2.10V | 2.20V | 2.30V | 2.40V | 2.50V |
| AC638N | 1.80V | 1.90V | 2.00V | 2.10V | 2.20V | 2.30V | 2.40V | 2.50V |
| Соответствие уровней LVD различается между разными моделями, что делает невозможным прогнозирование и корректировку. | ||||||||
| Данные о спецификациях чипов содержатся в документе Datasheet.pdf, где указана минимальная поддерживаемая рабочая напряженность. | ||||||||
 |
||||||||
| Уровень LVD должен быть выше минимальной рабочей напряженности чипа### 4. Процесс записи уровня LVD программатором, следует помнить, что запись возможна только один раз, повторная запись невозможна | ||||||||
 |
||||||||
| Минимальные уровни LVD для разных серий отличаются. | ||||||||
| Рекомендации по выбору уровня LVD для различных источников питания: |
1. Для питания от батареек: выбирать уровень 1.8 В и выше
2. Для питания от литий-ионных батарей: выбирать уровень 2.3 В и выше
3. Для питания через преобразователь 5 В в 3.3 В: выбирать уровень 2.6 В и выше
4. При наличии больших катушек и конденсаторов в цепи питания: выбирать максимальный уровень
5. При записи чипов серии AC69XX: уровень LVD должен быть максимально высоким, обычно это 2.5 В или 2.6 В.

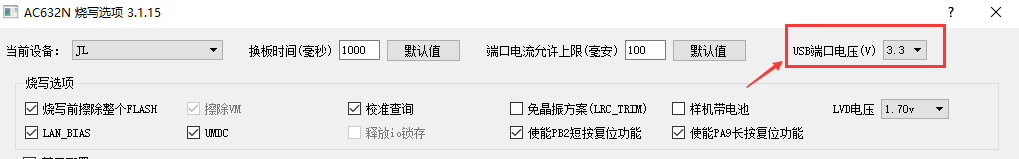

Новая версия аппаратного обеспечения для сжигателя 1 к 8, выход USB-порта, напряжение которого можно изменять.
Старая версия не позволяет вносить изменения, имеет фиксированное значение 5 В и не может использоваться для подключения к VDDIO и vbat с коротким замыканием платы.
В новой версии SDK этот макрос был изменён,
#define CONFIG_VDDIO_LVD_LEVEL 2 // Уровень VDDIO_LVD
```В старой версии SDK требуется изменить `isd_config.ini`.
```ini
VLVD=2; # Уровень VDDIO_LVD
Лучше всего закомментировать эту строку, чтобы функционал изменения уровня LVD не влиял на процесс загрузчика, а также чтобы в isd_config.ini отсутствовало указание VLVD=?****Уровни изменения: 632 ≥ 2; 635 ≥ 0; 636 ≥ 1; 637 ≥ 1; 638 ≥ 1;### 6. Контроль функции LVD с помощью кода уровня приложений
/******** Линейка уровней LVD (соответствующие значения напряжения) **************************************
* 632: 0 (1.55 В), 1 (1.70 В), 2 (1.85 В), 3 (2.00 В), 4 (2.15 В), 5 (2.30 В), 6 (2.45 В), 7 (2.60 В)
* 635: 0 (1.90 В), 1 (2.00 В), 2 (2.10 В), 3 (2.20 В), 4 (2.30 В), 5 (2.40 В), 6 (2.50 В), 7 (2.60 В)
* 636: 0 (<1.5 В), 1 (1.90 В), 2 (2.00 В), 3 (2.10 В), 4 (2.20 В), 5 (2.30 В), 6 (2.40 В), 7 (2.50 В)
* 637: 0 (1.80 В), 1 (1.90 В), 2 (2.00 В), 3 (2.10 В), 4 (2.20 В), 5 (2.30 В), 6 (2.40 В), 7 (2.50 В)
* 638: 0 (1.80 В), 1 (1.90 В), 2 (2.00 В), 3 (2.10 В), 4 (2.20 В), 5 (2.30 В), 6 (2.40 В), 7 (2.50 В)
********************************************************************************************************/
#define GET_LVD_CON() (P33_CON_GET(P3_VLVD_CON))
#define GET_LVD_EN() (P33_CON_GET(P3_VLVD_CON) & 0x01)
#define GET_LVD_LEV() (P33_CON_GET(P3_VLVD_CON) >> 3 & 0x7)
printf("GET_LVD_CON:0x%x", GET_LVD_CON());
printf("GET_LVD_EN:%d", GET_LVD_EN());
printf("GET_LVD_LEV:%d", GET_LVD_LEV());
VLVD_SEL(2); // Изменение линейки: 632 ≥ 2; 635 ≥ 0; 636 ≥ 1; 637 ≥ 1; 638 ≥ 1;
P33_VLVD_EN(1); // Включение функции LVD низкого напряжения
/* P33_VLVD_EN(0); // Выключение функции LVD низкого напряжения */
printf("GET_LVD_LEV:%d", GET_LVD_LEV());
printf("GET_LVD_EN:%d", GET_LVD_EN());
Этот код можно добавить в функцию setup_arch().
// Этот код можно добавить в функцию setup_arch()
```### 7. Ограничение записи линеек LVD при программировании файла

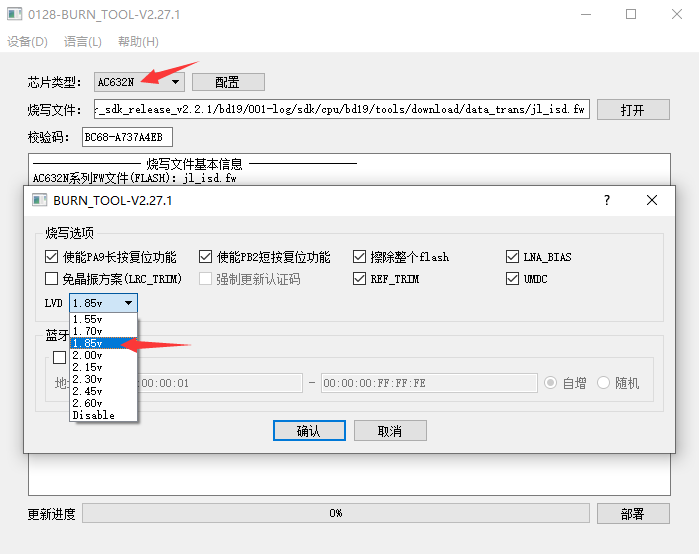

Новый SDK добавляет это в файл `isd_config_rule.c`, а старый SDK — в файл `isd_config.ini`. Размещается в конце файла.
// Настройки для записи конфигурации
[BURNER_OPTIONS]
GUI_DISABLED = TRUE;
//LVD = 1.55 В;
//LVD = 1.70 В;
LVD = 1.85 В;
// Значение напряжения LVD должно совпадать с доступными значениями в списке записывающего устройства, иначе будет выдано сообщение об ошибке несовместимости
https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/faqs/set_burn_tool_option.html### 8. Процесс запуска микросхемы состоит из трех этапов, для которых требуется согласованная конфигурация

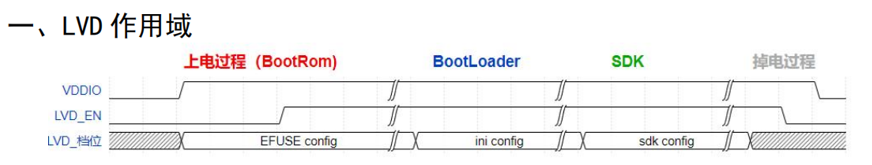

Процесс запуска микросхемы включает три этапа:
1. Этап BootROM: можно записывать только с помощью программатора, и запись может быть выполнена только один раз, повторная запись невозможна.
2. Этап загрузчика: требует изменения файла isd_config.ini.
3. Прикладной уровень: позволяет самостоятельно добавлять код для управления.
**Рекомендация:** Конфигурация должна быть согласована на всех трех этапах. Если конфигурации не совпадают, то применяется самая высокая конфигурация среди трёх.
**Для новых микросхем, которые ещё не были прошиты, значение LVD (низкого напряжения при восстановлении) по умолчанию составляет 2.3–2.6 В.**
**Если программа была случайно записана в неправильную конфигурацию, её можно изменить после запуска программы, как указано в пункте 6.**
### 9. Выбор батареи
При включении питания микросхемы возникает мгновенный ток, поэтому рекомендуется использовать пальчиковые батарейки типа AA с импульсным током 20 мА.| Название батареи | Номинальное напряжение | Номинальная емкость | Рабочий ток | Продолжительный ток | Импульсный ток | Размер: диаметр * толщина | Вес |
|------------------|------------------------|---------------------|-------------|----------------------|----------------|--------------------------|-----|
| CR3032 | 3 В | 550 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 30. 0 мм * 3. 2 мм | 6. 8 г |
| CR2477 | 3 В | 950 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 24. 5 мм * 7. 7 мм | 9. 9 г |
| CR2450 | 3 В | 550 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 24. 5 мм * 5. 0 мм | 5. 8 г |
| CR2430 | 3 В | 270 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 24. 5 мм * 3. 0 мм | 4. 3 г |
| CR2412 | 3 В | 90 мАч | 0. 1 мА | 1. 0 мА | 15 мА | 24. 5 мм * 1. 2 мм | 2. 2 г |
| CR2354 | 3 В | 530 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 23. 0 мм * 5. 4 мм | 6. 3 г |
| CR2335 | 3 В | 300 мАч | 0. 2 мА | 3. 0 мА | 20 мА | 23. 0 мм * 3. 5 мм | 4. 2 г |
| CR2330 | 3 В | 260 мАч | 0. 2 мА | 2. 0 мА | 20 мА | 23. 0 мм * 3. 0 мм | 3. 7 г |
| CR2325 | 3 В | 190 мАч | 0. 2 мА | 2. 0 мА | 20 мА | 23. 0 мм * 2. 5 мм | 3. 2 г |
| CR2320 | 3 В | 130 мАч | 0. 2 мА | 2. 0 мА | 20 мА | 23. 0 мм * 2. 0 мм | 2. 7 г |
| CR2032 | 3 В | 210 мАч | 0. 2 мА | 2. 0 мА | 20 мА | 20. 0 мм * 3. 2 мм | 3. 0 г |
| CR2025 | 3 В | 150 мАч | 0. 2 мА | 2. 0 мА | 20 мА | 20. 0 мм * 2. 5 мм | 2. 5 г || CR2016 | 3 В | 75 мАh | 0. 1 мА | 1. 0 мА | 15 мА | 20. 0 мм * 1. 6 мм | 1. 7 г |
| CR1632 | 3 В | 120 мАh | 0. 1 мА | 1. 0 мА | 15 мА | 16. 0 мм * 3. 2 мм | 1. 8 г |
| CR1620 | 3 В | 70 мАh | 0. 1 мА | 1. 0 мА | 10 мА | 16. 0 мм * 2. 0 мм | 1. 2 г |
| CR1616 | 3 В | 50 мАh | 0. 1 мА | 1. 0 мА | 10 мА | 16. 0 мм * 1. 6 мм | 1. 1 г |
| CR1225 | 3 В | 50 мАh | 0. 1 мА | 1. 0 мА | 5 мА | 12. 5 мм * 2. 5 мм | 0. 9 г |
| CR1216 | 3 В | 25 мАh | 0. 1 мА | 1. 0 мА | 5 мА | 12. 0 мм * 1. 6 мм | 0. 7 г |
| CR1025 | 3 В | 30 мАh | 0. 1 мА | 1. 0 мА | 5 мА | 10. 0 мм * 2. 5 мм | 0. 6 г |
| CR1220 | 3 В | 38 мАh | 0. 1 мА | 1. 0 мА | 5 мА | 12. 0 мм * 2. 0 мм | 0. 8 г |### 10\. Пиковая потребляемая мощностьПосле первой загрузки программы микросхема выполняет процедуру Bluetooth trim, в ходе которой требуется более 20 мА тока на протяжении 1–2 секунд.
**Обычные батарейки типа броши этого выдержать не смогут. Для питания необходим стабилизатор напряжения 3,3 В.**
При последующих включениях после отключения питания батарейка типа броши может использоваться для питания устройства.
