Параметры: - angle: Определяет угол раскрытия четырёхугольной пирамиды. - angle2: Второй угол раскрытия четырёхугольной пирамиды. Эти параметры используются для настройки угловых характеристик четырёхугольной пирамиды.

Информация о версии

Номер версии: 3.7.17 Версия Cesium: 1.118.2

Связанные ссылки

http://mars3d.cn/api/FrustumPrimitive.html#.StyleOptions

Описание проблемы

Проблема: В документации не указано, какие два угла поддерживаются в параметрах StyleOptions для четырёхугольной пирамиды (angle, angle2).

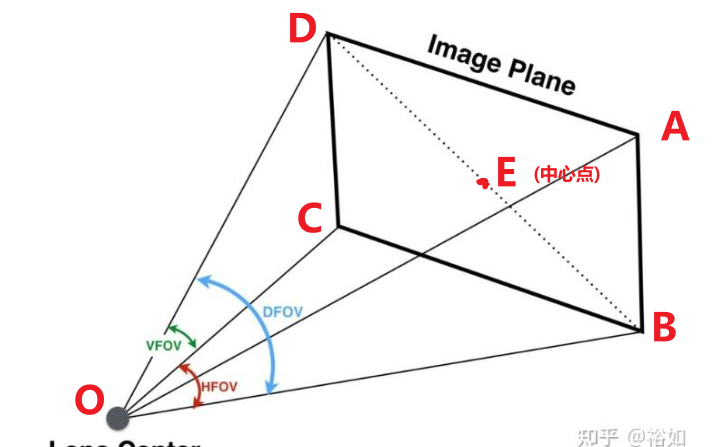

Ожидаемое решение: Нужна информация о названии двух углов (например, ∠AOB) или формула для вычисления этих углов с использованием значения FOV.

Описание параметров FOV

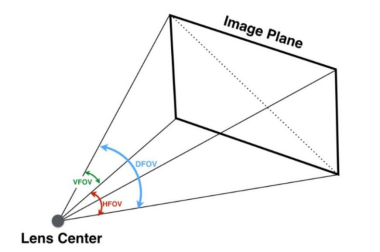

Поле зрения (FOV) может быть разделено на горизонтальное поле зрения (HFOV), вертикальное поле зрения (VFOV) и диагональное поле зрения (DFOV) в зависимости от направления измерения.
Горизонтальное поле зрения (HFOV) представляет собой угол в горизонтальном направлении. Вертикальное поле зрения (VFOV) представляет собой угол в вертикальном направлении. Диагональное поле зрения (DFOV) представляет собой угол между двумя диагональными линиями. Конкретные области измерения показаны на следующем рисунке.

Знание условий: 1) относительное расстояние до точки съёмки (то есть вертикальное расстояние от вершины четырёхугольной пирамиды до её основания); 2) углы FOV.
Содержание расчёта: требуется восстановление реального диапазона съёмки камеры в системе.

Шаги воспроизведения

// Можно привести содержимое кода здесь

const graphicFrustum = new mars3d.graphic.FrustumPrimitive({
    position: [113.48387,23.176388,107.836],
    style: {
        angle2: 47.342,
        angle: 64.727,

        pitch: -90, // вертикальный вид сверху
        length: 12,
        color: "#FF0000",
        opacity: 0.3,
        outline: true,
        outlineColor: "#ffffff",
        outlineOpacity: 1.0,
        heading: 283.3,
    },
    asynchronous: false,
})
graphicLayer.addGraphic(graphicFrustum)

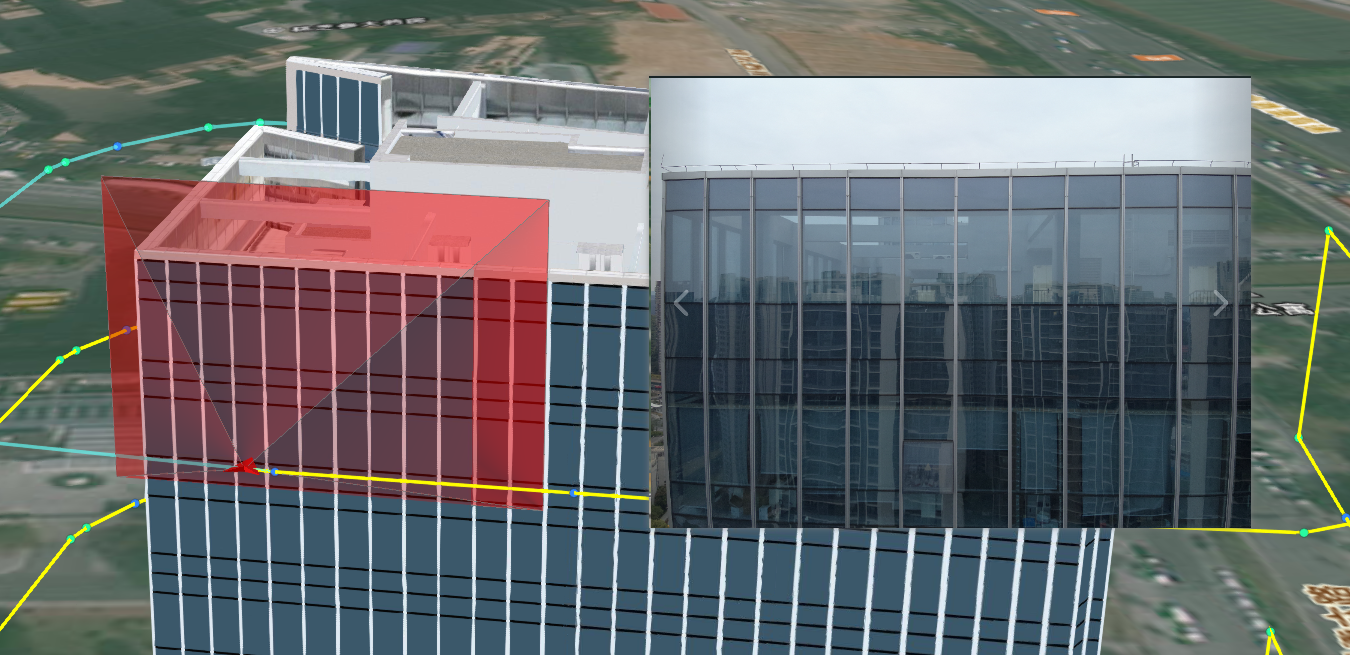

Реальный результат

Результат отличается от фактического поля зрения

Ожидаемый результат

Результат совпадает с фактическим полем зрения
