Графики и оптимизация сетей с помощью Qt

Проект

С помощью инструментов Qt визуализируем некоторые алгоритмы теории графов. В настоящее время поддерживаются алгоритмы Беллмана и Флойда, а также метод решения задачи о минимальном потоке в сети с помощью метода потенциалов. Возможно, позже будет добавлен метод решения задачи о максимальном потоке с помощью того же метода.

Архитектура программного обеспечения

Разработка ведётся с использованием Qt 5.11.0, среда компиляции — MinGW 5.3.0 32-bit. После развёртывания программа может работать на Windows (x86) и Linux (не тестировалась).

Примечание

Поскольку мы добавили вывод данных алгоритма Флойда в Excel, в программе используется компонент QAxContainer. Согласно документации Qt, модуль QAxContainer является расширением для Windows, предназначенным для доступа к элементам управления ActiveX и COM-объектам. Поэтому он не поддерживается в Linux. Благодарим @Think за напоминание.

Как удалить QAxContainer для запуска программы в системе Linux

1. Удалите модуль axcontainer из файла проекта project.pro:

QT       += core gui axcontainer

2. Удалите методы, связанные с выводом Флойда в Excel.

Использование

Чтобы изменить область отображения, используйте правую кнопку мыши. Чтобы переместить отдельный узел или группу узлов, используйте левую кнопку мыши. Используйте колесо прокрутки для масштабирования изображения.

Как создать ребро

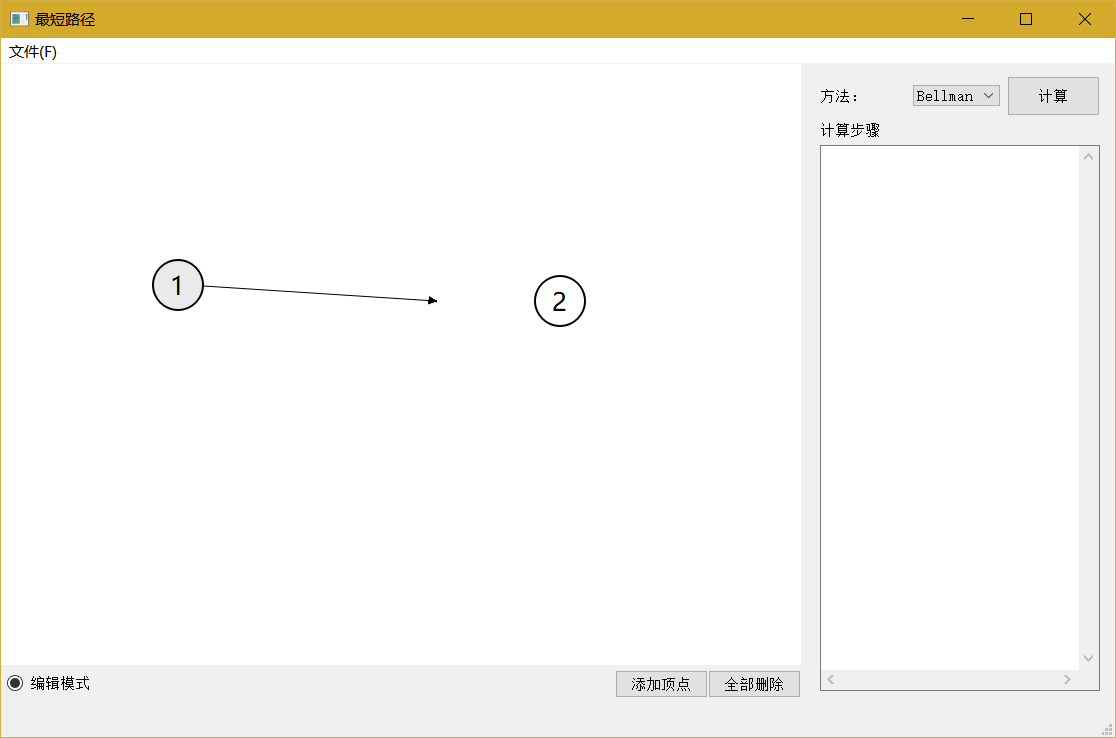

В режиме редактирования нажмите и удерживайте клавишу Ctrl, выберите узел и перетащите его, чтобы создать ребро, как показано на рисунке ниже.

Этикетки на рёбрах можно перемещать с помощью левой кнопки мыши.

Вращение этикеток на узлах в методе решения задачи о потоке методом потенциалов

Этикетки на узлах нельзя перемещать, но в режиме редактирования их можно вращать, нажимая на узел (вверх, вправо, вниз, влево).

Просмотр результатов

• Алгоритм Беллмана: в режиме выполнения (не в режиме редактирования) поместите указатель мыши над узлом, чтобы увидеть кратчайший путь от узла 1 до этого узла.

• Алгоритм Флойда: в режиме выполнения сначала выберите начальный узел, затем поместите указатель мыши на другой узел, чтобы увидеть кратчайший путь между начальным узлом и этим узлом.

Прочее

• В режиме выполнения узлы нельзя перемещать, а этикетки на рёбрах нельзя перемещать.

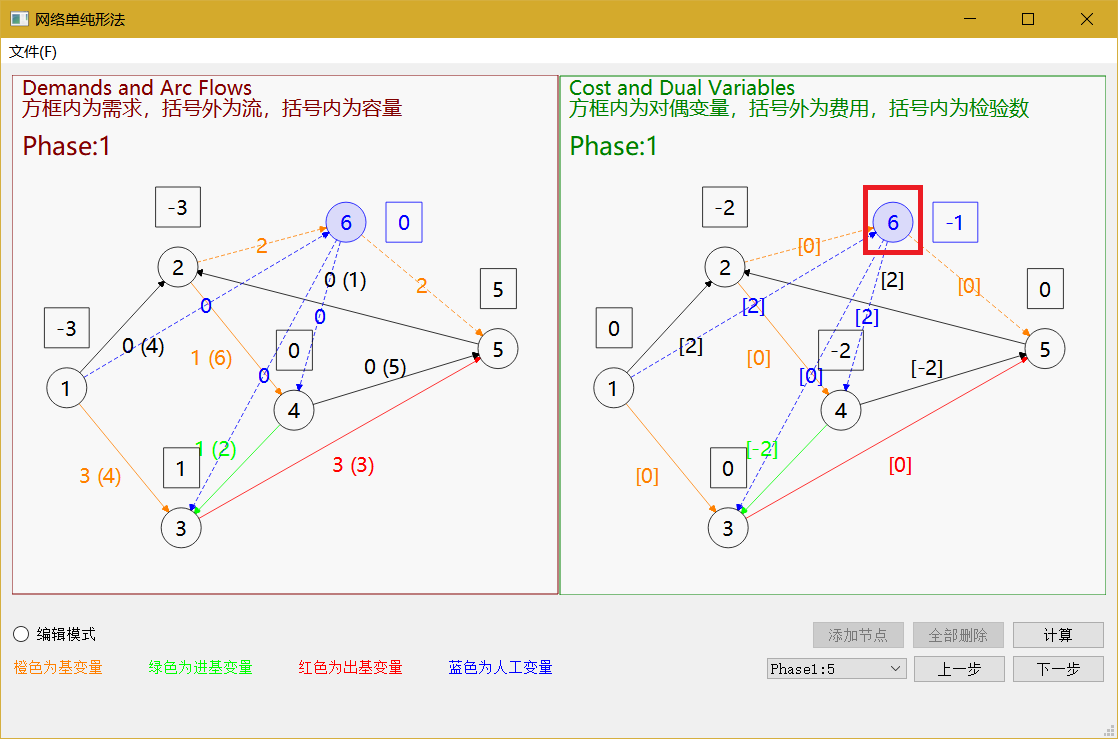

• Однако фиктивные узлы (голубые узлы) в первой фазе метода решения задачи о потоке методом потенциалов двухфазным методом можно перемещать, как показано ниже.

Адрес проекта: https://gitee.com/zhaoziqiu1995/graph_and_network_optimization_qt.git
